周界安防解决方案
01 系统概述:
监狱和看守所(以下简称监所)是国家刑罚执行机关,是国家机构的重要组成部分,是实现社会治安的重要环节之一,监所安全警戒工作的任何疏忽,都会给社会治安带来严重后果。因此,监所的特殊性决定了其安全技术防范的重要性,需要对监所进行全天候、全方位、无死角的有效监管,并且依靠高科技智能化技术实现与人防技术和物防及时应用的延伸和加强,防止罪犯暴力袭警、越狱逃脱、行凶、强行冲监等事件的发生,建立一套高科技数字化监所安全技术防范系统,对于监所系统的正常运转和保障具有重大意义。 监所由于占地面积大、容易造成居民的恐慌等原因,一般选址在城市郊区、农村或荒地等人员活动较少的区域。监所的安防要求具有具有如下特点:监所占地面积大、周界范围长,同时要求安防人员必须快速到达入侵地点,并即时掌握报警区域的实时情况;监所地处偏僻,多有飞禽和小动物出没,落叶也可能进入周界警戒区域。 由于监所安防工作的特点,对周界报警系统有如下要求: 报警系统对落叶、鸟禽、小动物等物体的误报率要求接近于零。由于周界范围大,报警后安防人员出警距离远,如果系统误报率高,容易造成警戒松懈; 设备必须稳定可靠,一旦发生入侵行为,必须准确报告确切的被入侵防区,以便安防人员快速赶往出事区域;同时,前端应有声光报警器发出声光报警,便于安防人员在黑夜中准确辨认被入侵地点,以及对入侵者进行明显警告; 本方案采用的是先进的毫米波雷达视觉融合周界入侵探测报警技术,利用多层次、多技术的方式探测可能的入侵威胁。主要由毫米波雷达视觉融合终端、监控摄像机(可利旧)、周界雷达、智能分析终端和紧急报警等周界防范设备等组成,系主动式入侵行为报警联动,可实现声音、光照、视频同步联动,具有不漏报、少误报、报警精确定位等特点,并通过可视化综合平台进行统一管理,实现可视化、立体、大范围的入侵警戒,能切实提高周界安防预警的及时率、准确率和应对处理能力,有效满足监所的上述安防要求。
智慧监所系统周界示意图
02 设计思路:
本系统设计为一个开放式的安防入侵报警系统,需要兼容监所常用的各种安防防护设备,如周界震动光纤,电子围栏,CCTV视频监控等安防系统。既可独立工作,又可与其他系统实现集成联动,达到快速警情确认处理。 时变通讯围绕监所周界安防课题积极开展相关研究工作,此次研发的智慧监所系统周界安防入侵报警系统是经多年努力取得的重要成果。该系统在国内国铁高速铁路等项目上得到验证,误报率和稳定性得到检验,性能指标达到且优于行业标准。
雷达数据与摄像机数据
03 设计依据:
04 系统部署:
智慧监所系统周界防入侵报警系统前端设备毫米波雷达视觉融合终端安装在高墙和隔离围栏内侧,当入侵目标进入一般性防护区域时,系统开启一级报警,采取声光报警的方式驱离;当入侵目标进入关键防护区域时,系统开启二级报警,指挥中心通过实时视频取证确认事件后,可以及时做到现场警情处理。 周界防入侵报警系统包含毫米波雷达视觉融合终端等设备,可以通过平台系统以二维地图或三维电子地图为载体,实现警情呈现,现场处置。
系统集成拓扑图
智能周界安防雷视融合终端防护区域
4.1. 可靠稳定 出现误报和漏报等情况是绝对不允许的。首先在设备选型上要充分考虑,选择智能周界安防雷视融合终端的报警方式,可较大的降低误报率。 另外,要充分考虑个别设备损坏、数据传输网络损坏等特殊情况发生的可能性。对于报警前端的防拆卸报警、防水、抗冲击等性能均必须有所考虑。 4.2. 立足整体 从数字化的角度进行总体设计,充分考虑与现有的系统进行整合,而不是形成一个单一的系统。 4.3. 兼容扩展 充分利用监所现有的硬件及网络设施,而不是重新全部更换一套。 同时,根据监所业务需要,不同的区域有不同的防护要求,不同的人员有不同的防护要求,不搞一刀切式的部署与防护,同时也要避免防护不足或过度投资。 另外,随着监所信息化建设的逐步深入,系统要具有面向未来的良好伸缩性能,既能满足当前的需求,又能支持未来不断增加的人员或设备追踪的需求。 05 系统功能:

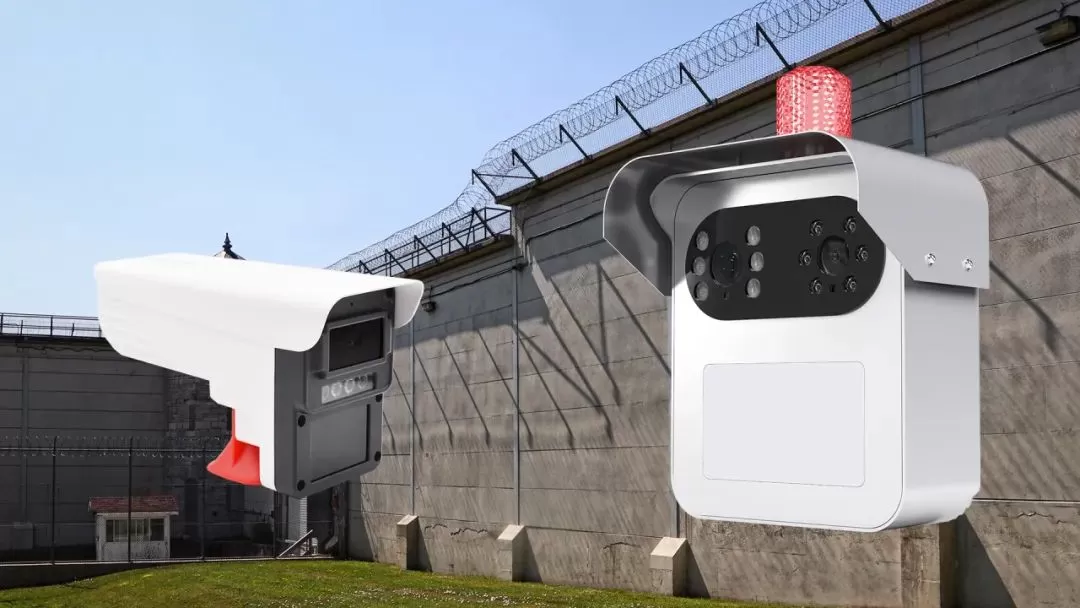

TXPL200/TXPL100毫米波雷达视觉融合终端能够对于不低于200/100米(TXPW60为60米)的探测范围进行微波雷达数字信号分析处理,视觉智能分析识别,雷达和视觉融合分析处理,达到一个高性能以及低误报特性,降低了如在恶劣天气,干扰因素,以及环境改变等等引发误报的可能。终端设备分为五部分:前端毫米波雷达传感器、远焦镜头、近焦镜头、边缘算力处理器、及报警网络控制中心模块。 智慧监所系统要能兼容监所常见的各种安防设备,如周界视频监控,周界电子围栏,震动光纤等报警系统。毫米波雷达视觉融合终端能够通过网络IP和物理防区接入监所现有的安防系统,成为系统的一部分,也可以单独在可视化综合平台上管控。
06 核心设备:
6.2. 智能周界安防雷视融合终端 (TXPW60)
6.3. iRVM2000 智能周界安防报警系统
